振动流化床干燥机由预处理室、干燥室、冷却室、废气处理系统等组成。
一、 振动流化床干燥机的概述
振动流化床干燥机适用于热敏性、易氧化、易燃、易爆等物料的干燥处理，具有造粒、制粒功能。干燥器采用多室结构，单独控制每个室的气体温度、流量大小等参数，实现干燥处理的多段调控，提高干燥效率和产品质量。
二、预处理室
振动流化床干燥机的预处理室通常配备给料系统，用于将物料送入干燥室进行干燥处理。给料系统包括送料器、螺旋输送器等设备，通过给料系统可实现连续、稳定的物料供应作业。预处理室还可以装有除尘设备、金属探测器等设备，确保物料进入干燥室前的质量及设备的安全运行。
三、干燥室
干燥室是振动流化床干燥机的主要组成部分，通常由多个相对独立的气流段组成，每个气流段包括喷嘴、流化床、热源等。在干燥室中，物料经过喷嘴喷入流化床，与高温干燥气流在流化床内混合，实现物料的干燥处理。同时，干燥室内也可以进行造粒、制粒等处理过程，增加产品的产值。
四、冷却室
在物料干燥后，需要通过冷却室降温，避免物料外表面或内部瞬间高温产生变化引起的结晶或透明化现象，降低产品成品率。冷却室通常与干燥室相隔离，在冷却室内，物料通常采用内外回转、氢气倒料、喷水降温等方式进行处理。

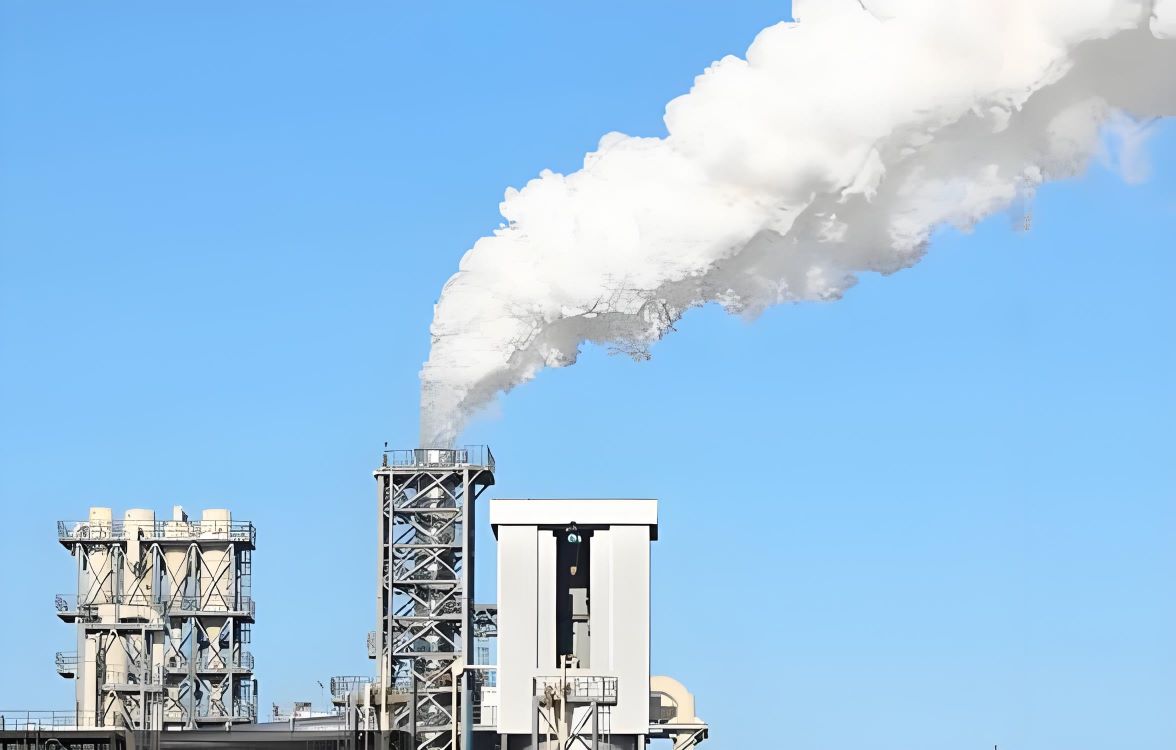

五、废气处理系统
干燥室产生的废气通常含有悬浮颗粒物、挥发性有机物等，需要进行处理。废气处理系统通常由除尘器、吸收器、脱硫器、脱硝器等设备组成，对废气进行污染排放防治。
